Web Serial konzola i HDMI snimka zaslona

Hazard3-Doom uključuje pregledničku konzolu bez dodatnih ovisnosti u direktoriju web/. Koristi preglednički Web Serial API za izravnu komunikaciju s UART-om pločice i može zatražiti i snimku zaslona od podržanih HDMI aplikacija.

Za potpuni tijek web alata, uključujući H3IMG/IWAD prijenos i učitavanje firmwarea konzole, pogledajte Web alat za uređaj.

Ista web-aplikacija sadrži i zaseban WebUSB FPGA programator za ULX3S US1 FT231X JTAG sučelje. Web Serial i WebUSB neovisni su transporti: UART konzola ostaje na svojem serijskom adapteru, dok FPGA programator komunicira s JTAG-om. Pogledajte FPGA WebUSB flasher.

Put snimke zaslona ne snima TMDS, ne čita piksele natrag s fizičkog HDMI priključka i ne zahtijeva poslužitelj. Aktivna firmware aplikacija šalje indeksirani izvorni okvir i paletu putem UART-a. JavaScript lokalno rekonstruira cijeli aktivni HDMI raster i preuzima ga kao PNG.

Datoteke web-aplikacije

Preglednička aplikacija implementirana je datotekama:

web/index.html
web/app.js
web/styles.css

index.html sadrži kontrole, app.js upravlja Web Serial transportom i protokolom snimke zaslona, a styles.css definira izgled korisničkog sučelja.

Stranica je statična. U putu snimke zaslona nema JavaScript package managera, frameworka, backenda ni cloud usluge.

Zahtjevi za preglednik i posluživanje

Web Serial zahtijeva preglednik koji izlaže navigator.serial i siguran kontekst. localhost je prihvatljiv za lokalni razvoj, a HTTPS je prikladan za hostanu upotrebu poput GitHub Pagesa.

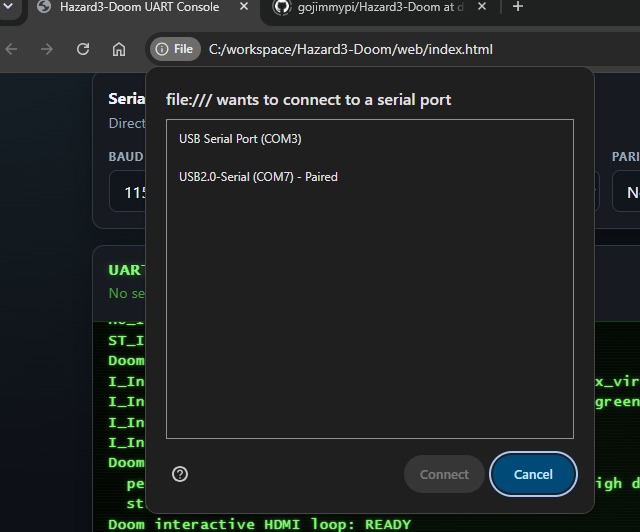

Dijalog preglednika za odabir Web Serial uređaja — **Web Serial veza** - odaberite UART adapter pločice u dijalogu preglednika za dopuštenja.

Jednostavan lokalni poslužitelj može se pokrenuti iz direktorija web/:

python3 -m http.server 8000

Zatim otvorite http://localhost:8000/ u pregledniku koji podržava Web Serial.

Uobičajene Hazard3-Doom UART postavke su:

115200 baud
8 data bits
no parity
1 stop bit
no flow control

Web konzola izlaže te serijske postavke u korisničkom sučelju i sprema korisničke postavke u preglednikov localStorage.

Vlasništvo UART-a i dvostruke Device Tool stranice

Serijski port može imati samo jednog vlasnika. Device Tool koordinira stranice iste origine preko BroadcastChannel i ekskluzivnog Web Locka. Ako druga kopija istog Device Toola već posjeduje UART, drugi tab prikazuje UART already in use umjesto tihog neuspjeha nakon browser pickera.

Lock vrijedi samo unutar iste origine. Zato http://127.0.0.1:8000 i https://ulx3s.github.io ne dijele isti Web Lock. PuTTY, druga aplikacija ili stranica druge origine ne mogu se imenovati; neuspjeli SerialPort.open() tada se prikazuje kao vjerojatan konflikt vlasništva, a H3IMG/IWAD paneli nude Retry UART.

Dok traje picker ili otvaranje porta, stranica prikazuje Connecting UART. H3IMG i IWAD odjeljci također jasno prikazuju UART preduvjet i vlastiti Connect UART kada veza nije aktivna.

Gumbi i kratke transport/status oznake koriste kontekstualni hover tekst. Za dinamičke kontrole onemogućeno stanje objašnjava preduvjet, a omogućeno opisuje radnju.

Pregled snimke zaslona

Kontrola Screen snip preuzima trenutačnu podržanu HDMI aplikaciju kao puni PNG 1024x600. Implementacija je podijeljena u tri sloja:

Preglednik ispituje aktivnog korisnika UART-a kako bi utvrdio podržava li snimku zaslona.
Rezidentni monitor (kada je njegova predmemorirana testna slika valjana), Doom ili I2CDriver HDMI GUI serijalizira svoju indeksiranu izvornu sliku i RGB332 paletu preko UART-a.
Preglednik izdvaja binarni prijenos iz terminalskog toka, proširuje indeksirani izvor na oglašenu veličinu zaslona, kodira PNG pomoću Canvas API-ja i pokreće lokalno preuzimanje.

Trenutačni rezidentni monitor također može biti pružatelj snimke zaslona. Nakon uspješnog prikaza monitorskog testnog uzorka sprema provjerenu predmemoriranu kopiju tog RGB332 okvira u rezervirani SDRAM i na zahtjev može serijalizirati tu predmemoriju. Doom i I2CDriver HDMI GUI imaju vlastite implementacije aktivnog zaslona. Učitana, ali nepokrenuta .h3img slika ne pruža sposobnost samo zato što je prisutna u SDRAM-u.

Otkrivanje sposobnosti

Povezan serijski priključak nije dovoljan za omogućavanje snimke zaslona. Preglednik koristi mali dogovor o sposobnosti kako bi gumb odražavao firmware način koji trenutačno prima UART ulaz.

Rezervirani bajtovi su:

Bajt	Naziv	Značenje
`0x1c`	Upit sposobnosti	Preglednik ga šalje kako bi pitao podržava li aktivni firmware zaslon protokol snimke zaslona.
`0x06`	ACK sposobnosti	Vraća ga trenutačni monitor kada je njegova predmemorirana slika valjana ili podržana Doom/I2CDriver HDMI implementacija. Preglednik troši ovaj bajt i ne prikazuje ga u terminalu.
`0x15`	NAK sposobnosti	Vraća se kada je protokol snimke zaslona prepoznat, ali trenutačno nije dostupan HDMI okvir koji se može snimiti. Preglednik troši ovaj bajt, označava protokol kao poznat ali nedostupan i ne prikazuje bajt u terminalu.
`0x1d`	Zahtjev za snimanje	Šalje se tek nakon potvrde sposobnosti. Aktivni pružatelj zaslona odgovara okvirom `H3SNIP1`.

Pojedinačni upit sposobnosti čeka odgovor ACK ili NAK najviše 750 ms. ACK znači da je snimka trenutačno dostupna. NAK znači da je protokol podržan, ali trenutačno nema okvira koji se može snimiti. Oko prijelaza u radu, primjerice pri pokretanju Dooma, web-aplikacija zadržava dulji prozor ponovnog stjecanja i ponavlja upite dok se novi korisnik UART-a inicijalizira. Time se sprječava da prerani upit tijekom pokretanja Dooma trajno ostavi gumb isključenim. Zahtjev za snimanje šalje se tek nakon potvrde sposobnosti.

Stanje snimke zaslona prikazuje se i omogućavanjem gumba i tekstom pri prelasku pokazivača:

Stanje	Gumb	Značenje pri prelasku/status
Nema serijske veze	Onemogućen	Najprije se povežite s pločicom.
Provjera	Onemogućen	Upit sposobnosti je u tijeku.
Nepodržano / nema valjane snimke	Onemogućen	Trenutačni korisnik UART-a nije prijavio valjan izvor snimke.
Podržani monitor/Doom/I2C zaslon	Omogućen	Prijavljeni HDMI izvor može se preuzeti kao PNG `1024x600`.
Snimanje u tijeku	Onemogućen, označen `Capturing...`	Trenutačno se prima binarni prijenos zaslona.

HTML omata onemogućeni gumb zasebnim elementom koji prima hover. Onemogućeni HTML gumbi ne primaju pouzdano pointer događaje, pa omot ima tekst title i ostaje dostupan pokazivaču čak i kada se gumb ne može kliknuti.

Kada se sposobnost ponovno provjerava

Preglednik ispituje sposobnost kada se otvori serijska veza. Također zakazuje novi upit nakon naredbi koje mogu promijeniti koji firmware zaslon upravlja UART-om:

i2c gui
sao gui
j
b

Jednoznakovne naredbe za pokretanje koriste dulju odgodu od GUI naredbi kako bi nova aplikacija stigla preuzeti kontrolu prije dolaska upita.

Ako snimka trenutačno nije dostupna, pomicanje pokazivača preko kontrole Screen snip pokreće novi upit. Tako se korisničko sučelje automatski oporavlja ako se firmware način promijenio putem koji preglednik nije uočio.

Kontrola Stop Doom Ctrl-X i kontrola Q I2C GUI-ja pokreću ponovno stjecanje sposobnosti jer te operacije vraćaju vlasništvo nad UART-om rezidentnom monitoru. Monitor može vratiti ACK ako je njegova predmemorirana slika i dalje valjana. Klik na Screen snip također izvodi završnu provjeru sposobnosti prije slanja 0x1d. To štiti od zastarjelog stanja korisničkog sučelja ako se aktivni firmware promijenio nakon posljednjeg uspješnog upita.

UART usmjeravanje naredbi i tipka `H`

Rezidentni monitor obrađuje rezervirani upit sposobnosti 0x1c i zahtjev za snimanje 0x1d prije obične obrade naredbi konzole. Uobičajene ispisive tipke ostaju nepromijenjene; posebno, monitor zadržava H kao tipku Help:

case 'h':
case 'H':
case '?':
    console_print_help();
    break;

Gumb Help u Device Toolu namjerno šalje jedan sirovi bajt h bez odabranog završetka retka. Ne šalje riječ help. Time se web kontrola podudara s monitorovim parserom jednobajtnih naredbi i kasnija slova dulje riječi ne mogu postati druge monitor naredbe.

Kada je i2c gui aktivan, hazard3_sao_console_feed(received) prima UART bajt prije switcha rezidentnog monitora i troši GUI tipke poput H. Privatna pomoćna funkcija I2C GUI-ja toggle_resolution() označena je static u src/i2cdriver_hdmi.c i ne smije se pozivati iz src/main.c. Takav poziv stvorio bi nedefiniranu linker referencu; nevaljano je i vraćanje vrijednosti iz console_poll(), koji vraća void.

Doom i I2C GUI također presreću 0x1c i 0x1d unutar svojih aktivnih ulaznih putova, pa sposobnost prati onaj runtime koji trenutačno posjeduje UART ulaz. I2C GUI mora vratiti ACK na 0x1c i implementirati 0x1d; u suprotnom preglednik ispravno ostavlja Screen snip onemogućenim iako rukovatelj snimke postoji.

H3SNIP1 protokol na vezi

Nakon primitka 0x1d firmware zapisuje ASCII zaglavlje završeno s CR LF i odmah zatim zapisuje binarni payload.

Gramatika zaglavlja je:

H3SNIP1 <source_width> <source_height> <display_width> <display_height> IDX8 <palette_bytes> <pixel_bytes>\r\n

Trenutačni firmware šalje vodeći CR LF prije H3SNIP1 kako bi se obični UART tekst vizualno odvojio od zaglavlja protokola. Preglednik prihvaća i prosljeđuje prethodne obične tekstualne retke dok ne vidi valjani H3SNIP1 redak.

Za trenutačne Hazard3-Doom ciljeve display_width i display_height su 1024 i 600. palette_bytes mora biti točno 256, a pixel_bytes mora biti jednak source_width * source_height.

Preglednik odbija nevaljana zaglavlja, izvorne slike veće od 1.000.000 piksela i slike zaslona veće od 4.000.000 piksela. Samo zaglavlje također je ograničeno na 1024 bajta dok snimanje čeka valjani redak odgovora.

Binarni payload

Binarni payload neposredno nakon zaglavlja sastoji se od:

256 bajtova podataka RGB332 palete.
source_width * source_height bajtova indeksiranih piksela poredanih po redovima.

Nema binarnog završetka ni terminatora. Veličine u provjerenom zaglavlju govore pregledniku točno koliko bajtova treba potrošiti. Svi kasniji UART bajtovi vraćaju se u uobičajenu obradu terminala.

Trenutačni identifikator protokola IDX8 opisuje prikaz na vezi, a ne nužno pakiranje framebuffer-a pružatelja u memoriji. Svaki preneseni piksel zauzima jedan bajt i indeks je palete od 0 do 255.

Trenutačni načini izvora

Pružatelj/način	Geometrija izvora	Bajtovi piksela	Binarni bajtovi s paletom	Napomene
Standardni Doom	`320x200`	`64000`	`64256`	Izvorni Doom indeksirani izvor.
Doom prikaz visoke razlučivosti	`400x240`	`96000`	`96256`	Doom i dalje iscrtava `320x200`; firmware prije serijalizacije snimke primjenjuje isto proširenje koje koristi HDMI prikazni put.
I2CDriver kompatibilnost	`320x200`	`64000`	`64256`	8-bitni indeksirani izvor kompatibilan s EBR-om.
I2CDriver 400 testni način	`400x240`	`96000`	`96256`	Opcionalni usporedni način visoke razlučivosti.

Primjeri zaglavlja su:

H3SNIP1 320 200 1024 600 IDX8 256 64000
H3SNIP1 400 240 1024 600 IDX8 256 96000

Format RGB332 palete

Svaki bajt palete je RRRGGGBB:

bits 7..5   red,   3 bits
bits 4..2   green, 3 bits
bits 1..0   blue,  2 bits

Preglednik proširuje komponente na 8-bitni RGB istom semantikom ponavljanja bitova koju koristi video put:

R8 = (R3 << 5) | (R3 << 2) | (R3 >> 1)
G8 = (G3 << 5) | (G3 << 2) | (G3 >> 1)
B8 = B2 * 0x55

Doom šalje svih 256 trenutačnih stavki palete nakon pretvorbe u RGB332. I2CDriver UI trenutačno koristi 16 logičkih boja; stavke 0 do 15 sadrže UI paletu, a stavke 16 do 255 šalju se kao nula, u skladu s ponašanjem njegove video palete.

Vrijeme Doom snimanja

Doom ne serijalizira framebuffer odmah iz svojeg UART ulaznog rukovatelja. Primitak 0x1d postavlja pending zastavicu. Zahtjev se izvršava nakon sljedećeg dovršenog DG_DrawFrame() prikaznog puta, pa se snimka zaslona temelji na dovršenom okviru, a ne na radnom međuspremniku koji Doom još može mijenjati.

U Doom izgradnji 400x240 sam Doom ostaje renderer 320x200. Kod za snimanje primjenjuje isto proširenje izvora koje koristi izravni HDMI prikaz: 16 vodoravnih izvornih piksela postaje 20 izlaznih izvornih piksela, a svaka skupina od pet izvornih redaka postaje šest redaka. Dobiveni izvor protokola je točno 400x240.

Vrijeme i pakiranje I2CDriver snimke

I2CDriver HDMI GUI obrađuje 0x1d izravno iz svoje UART petlje događaja. Serijalizira GUI framebuffer koji predstavlja trenutačni aktivni način izvora. Kontrolni bajt presreće se prije uobičajene interaktivne obrade tipki, pa se zahtjev ne tumači kao I2C GUI naredba ili znak upita.

Prijamni put u pregledniku

Uobičajene UART bajtove dekodira trajni TextDecoder i dodaje ih terminalu. Prijam snimke zaslona privremeno mijenja samo tumačenje dolaznih bajtova:

Dok se čeka zaglavlje, prikupljaju se potpuni tekstualni retci.
Retci koji nisu H3SNIP1 zaglavlje vraćaju se terminalu.
Nakon valjanog zaglavlja preglednik alocira točno palette_bytes + pixel_bytes bajtova.
Ti se bajtovi kopiraju doslovno i nikada ne prolaze kroz dekoder teksta.
Nakon primitka točne duljine payloada, svi preostali bajtovi u istom serijskom bloku vraćaju se u normalnu obradu terminala.

To razdvajanje je potrebno jer proizvoljni bajtovi framebuffer-a i palete nisu UTF-8 tekst te mogu sadržavati kontrolne znakove, NUL bajtove ili sekvence koje bi oštetile izlaz terminala kada bi se dekodirale.

Rekonstrukcija HDMI rastera

Preglednik stvara Canvas u memoriji čije su dimenzije veličina zaslona oglašena u zaglavlju. Trenutačni firmware oglašava 1024x600.

Za svaki piksel zaslona (x, y) JavaScript odabire odgovarajući izvorni piksel cjelobrojnim nearest-neighbor mapiranjem:

source_x = floor(x * source_width / display_width)
source_y = floor(y * source_height / display_height)

Izvorni bajt koristi se kao indeks u primljenoj RGB332 paleti. Proširena RGB vrijednost i alpha vrijednost 255 zapisuju se u ImageData. Preglednik zatim poziva canvas.toBlob(..., "image/png") i preuzima rezultat.

To znači da snimka zaslona predstavlja aktivni raster zaslona rekonstruiran iz iste indeksirane izvorne slike, a ne snimku električnih HDMI simbola. Također znači da preglednik ne mora znati je li firmware izvor došao iz EBR-a, SDRAM-a ili Doom međuspremnika za proširenje.

Naziv i lokalnost preuzimanja

Generirani naziv datoteke uključuje rekonstruiranu geometriju zaslona i ISO UTC vremensku oznaku, primjerice:


Paleta, indeksirani okvir, RGB proširenje, Canvas slika i PNG obrađuju se lokalno u pregledniku. Web-aplikacija ne šalje snimku zaslona na poslužitelj.

Trošak UART prijenosa

Trenutačni transport namjerno je nekomprimiran. Pri 115200 baud i 8-N-1 formatiranju može se prenijeti najviše 11.520 UART podatkovnih bajtova u sekundi prije softverskog overheada. Približna minimalna vremena binarnog payloada zato su:

Izvor	Binarni bajtovi	Približno minimalno vrijeme	Praktični učinak
`320x200`	`64256`	5.6 s	Primjetna pauza dok firmware zapisuje UART podatke.
`400x240`	`96256`	8.4 s	Dulja pauza.

ASCII zaglavlje tim vrijednostima dodaje samo malu količinu podataka. Firmware tijekom payloada izvodi blokirajući UART tok, pa Doom ili I2C GUI mogu izgledati pauzirano dok prijenos ne završi. Veličina PNG-a ne utječe na UART vrijeme jer se PNG kompresija događa tek nakon što indeksirani payload stigne u preglednik.

Timeouti i obrada pogrešaka

Preglednik koristi dva neovisna timeouta:

Upit sposobnosti: 750 ms.
Aktivno snimanje zaslona: 30 sekundi.

Parser snimke prijavljuje pogrešku ako je zaglavlje neispravno, deklarirane veličine nisu dosljedne, zaglavlje postane predugo, serijska veza se izgubi, zahtjev se ne može zapisati, payload ne završi prije timeouta snimke ili preglednik ne može kodirati Canvas kao PNG.

Odspajanje prekida aktivno snimanje i vraća sposobnost na nedostupno.

Kompatibilnost i verzioniranje

Stariji Doom ili I2CDriver firmware ne razumije rezervirani upit sposobnosti i zato ne šalje 0x06 ACK. Preglednik to tretira kao nepodržano i ostavlja Screen snip onemogućenim. Time se sprječava slanje binarnog zahtjeva za snimanje firmwareu koji bi bajt mogao drukčije protumačiti.

Miješana revizija također može sadržavati implementaciju snimanja 0x1d bez novijeg dogovora 0x1c/0x06. Preglednik tu kombinaciju namjerno tretira kao nedostupnu. UART petlja I2CDrivera mora implementirati i ACK sposobnosti i obradu zahtjeva za snimanje prije nego što se gumb može omogućiti.

H3SNIP1 je oznaka verzije protokola. Promjene zbog kojih bi postojeći parseri pogrešno protumačili payload trebaju koristiti novu oznaku verzije umjesto tihe promjene značenja polja H3SNIP1.

Rezidentni monitor ne bi trebao potvrditi 0x1c osim ako zaista ima kompatibilnog pružatelja snimke zaslona. Sposobnost mora opisivati aktivnog korisnika UART-a, a ne samo činjenicu da bitstream ima HDMI hardver.

Lokacije implementacije

Glavne točke implementacije su:

web/app.js
    capability state machine
    raw UART request/ACK handling
    H3SNIP1 parser
    binary payload isolation
    RGB332 expansion
    1024x600 reconstruction
    PNG download

web/index.html
    Screen snip button and hoverable disabled-state wrapper

web/styles.css
    disabled-button wrapper pointer behavior

doom/doomgeneric_hazard3.c
    Doom capability ACK
    deferred capture request
    Doom palette serialization
    320x200 and 400x240 source serialization

src/i2cdriver_hdmi.c
    I2C GUI capability ACK
    active GUI framebuffer serialization
    GUI palette serialization
    320x200 and 400x240 source handling

Nije potrebna promjena FPGA HDL-a samo zbog Web Serial protokola. Transport snimke zaslona implementiran je u firmwareu i pregledniku.

Sigurnost i privatnost

Preglednik traži od korisnika da odabere i odobri serijski priključak. UART promet odvija se između odabranog serijskog uređaja i JavaScripta u pregledniku. Put snimke zaslona stvara lokalni Blob URL samo dovoljno dugo da pokrene preuzimanje PNG-a, a zatim taj URL opoziva.

Upotreba

Poslužite ažurirani direktorij web/ iz sigurnog konteksta ili localhosta.
Povežite preglednik s Hazard3-Doom serijskim priključkom na 115200 8-N-1.
Pokrenite Doom ili i2c gui/sao gui koristeći firmware koji implementira H3SNIP1 i ACK sposobnosti.
Pričekajte da se Screen snip omogući. Prijeđite pokazivačem preko kontrole kako biste vidjeli trenutačno stanje dostupnosti.
Pritisnite Screen snip.
Ostavite serijski priključak povezan dok se binarni prijenos ne dovrši i ne započne preuzimanje PNG-a.

Pogledajte Pokretanje Dooma za ponašanje specifično za Doom, I2CDriver HDMI sučelje za HDMI I2C GUI, Video pipeline za prikazni put i Otklanjanje poteškoća za uobičajene probleme sa snimkom zaslona.
