Pinovi pločica i ožičenje

Ova stranica okuplja dijagrame pinova i veze koje su najkorisnije za UART adaptere, SAO dodatke, debug hardver i druge vanjske uređaje. Hardverski vodič i dalje je mjerodavan za PCB revizije, sheme, LPF ograničenja i FPGA package pinove.

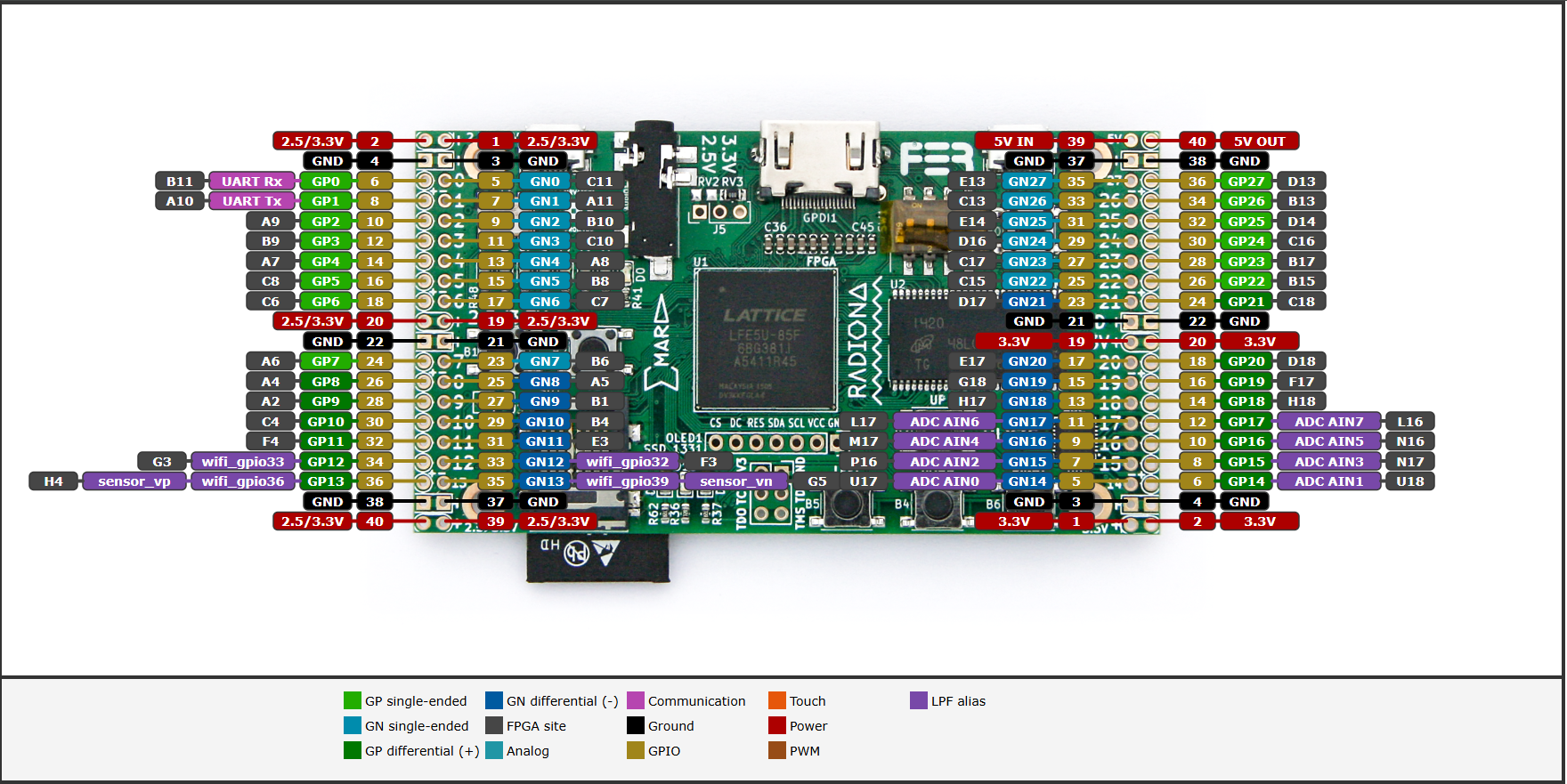

ULX3S

Hazard3-Doom monitor UART koristi ove J1 veze:

adapter TX  -> J1 pin 6 / GP0 -> Hazard3 RxD
adapter RX  <- J1 pin 8 / GP1 <- Hazard3 TxD
adapter GND -> susjedni J1 GND

TX i RX su nazvani iz perspektive pojedinog uređaja pa ih treba križati kao što je prikazano. Za shemu, LPF, orijentaciju konektora i revizije pločice pogledajte Pin ograničenja, sheme i PCB revizije.

Tigard JTAG prema Hazard3 na ULX3S

ULX3S J4 je izravna vanjska JTAG veza prema ECP5. Hazard3 koristi ECP5 hardverski JTAG TAP i primitiv JTAGG za RISC-V debug modul. S Tigardom u SPI/JTAG načinu koristite:

Tigard prema ULX3S J4
Tigard pin	Signal	Boja	ULX3S J4
2	GND	Crna	GND
3	TCK	Bijela	TCK
4	TDI	Siva	TDI
5	TDO	Ljubičasta	TDO
6	TMS	Plava	TMS

ULX3S napajajte normalno preko US1 i postavite Tigard na 3,3 V logiku. Nemojte spajati VTGT kako Tigard ne bi napajao pločicu. TRST i SRST nisu potrebni za Hazard3. Za OpenOCD i GDB single-step primjere pogledajte JTAG debugiranje.

Tigard JTAG prema ugrađenom ESP32

Ovo je zasebna debug meta. Klasični ESP32 na ULX3S je Xtensa procesor, a njegovi JTAG GPIO pinovi 12 do 15 dijele se s micro-SD priključkom. Sljedeće ožičenje je izvedeno iz ULX3S sheme/LPF-a i Espressif ESP32 JTAG rasporeda; još nije projektno kvalificirano na ULX3S pločici.

Tigard prema ULX3S ESP32
Tigard	JTAG signal	ESP32 pin	ULX3S SD signal	micro-SD kontakt
Pin 4 / siva	TDI	GPIO12 / MTDI	DAT2	Pin 1
Pin 3 / bijela	TCK	GPIO13 / MTCK	DAT3	Pin 2
Pin 6 / plava	TMS	GPIO14 / MTMS	CLK	Pin 5
Pin 5 / ljubičasta	TDO	GPIO15 / MTDO	CMD	Pin 3
Pin 2 / crna	GND	GND	VSS	Pin 6 ili drugi GND

Upozorenje

Isti SD signali spojeni su i na ECP5. Nemojte koristiti Tigard za ESP32 dok FPGA slika može aktivno upravljati SD sabirnicom. Izvadite SD karticu i koristite provjerenu FPGA sliku koja ostavlja SD_D2, SD_D3, SD_CLK i SD_CMD u high-impedance stanju.

ESP32 EN je aktivno-niski ulaz za reset. ULX3S ga izlaže preko J3 WIFI_OFF jumpera, pa se Tigard SRST po želji može spojiti na WIFI_OFF/EN stranu J3 za hardverski reset. Osnovno JTAG spajanje ne zahtijeva tu vezu. Prije ožičenja identificirajte EN stranu J3; nemojte spojiti SRST na masu J3.

ULX4M-LD na Waveshare CM4 carrieru

**ULX4M-LD pinout** - FPGA pinovi na Waveshare CM4 carrieru.

Za projektno provjerenu Tigard UART vezu:

Tigard UART TX  -> fizički pin 16 -> GPIO23 -> FPGA N4 -> uart_rx
Tigard UART RX  <- fizički pin 18 -> GPIO24 <- FPGA N3 <- uart_tx
Tigard GND      -> fizički pin 20
Tigard VCC      -> nije spojeno

Nemojte napajati ULX4M preko Tigarda. Pogledajte Pin ograničenja, sheme i hardverske revizije i JTAG debugiranje.

Generiranje prilagođenih pinout dijagrama

Pinout dijagrami mogu se ponovno generirati ili prilagoditi samostalnim ULX Pinout Generatorom. Alat gradi annotirane dijagrame iz datoteka ograničenja specifičnih za pločicu, mapiranja konektora, slika pločice i podataka o rasporedu, umjesto održavanja jednog ručno uređivanog pinouta. Trenutačno podržava ULX3S i ULX4M-LD.

Generator je koristan kada želite:

ponovno generirati objavljeni dijagram iz njegovih izvornih podataka;
odabrati LPF za drugu reviziju ULX3S pločice;
pregledati aliase ili električne metapodatke zapisane u LPF-u;
vidjeti koje FPGA lokacije povezane s ULX4M-LD headerom koristi određeni LPF dizajna;
izraditi SVG, PNG, PDF ili PostScript izlaz; ili
prilagoditi položaj, širinu i boju oznaka ili drugu geometriju dijagrama.

Upozorenje

Generirani dijagrami služe kao pomoćna dokumentacija, a ne kao zamjena za shemu pločice ili stvarnu datoteku ograničenja korištenu za izgradnju FPGA slike. Prije spajanja hardvera provjerite napajanje konektora, FPGA lokacije, reviziju PCB-a, orijentaciju konektora, dijeljene resurse i odabrani LPF.

Kako generator radi

Generiranje mapiranja i iscrtavanje dijagrama namjerno su odvojeni koraci. Uobičajeni tijek je:

board constraint file
        |
        v
boards/<board>/generator.py
        |
        v
boards/<board>/data.py
        |
        +---------------- board image
        +---------------- styles.css
        |
        v
boards/<board>/layout.py
        |
        v
output/<board>/pinout_*.{svg,png,pdf,ps}

generate-data-from-lpf.py odabire LPF parser specifičan za pločicu i zapisuje generirane podatke mapiranja. generate-pinout.py učitava layout.py odabrane pločice i iscrtava postojeći data.py. Iscrtavanje ne odabire niti tiho ponovno generira LPF konfiguraciju, pa prvo ponovno generirajte mapiranje kad god promijenite LPF ili opcije mapiranja.

Sve naredbe pokrećite iz korijena repozitorija ulx3s-pinout. Konfiguracija pločica koristi putanje relativne na repozitorij.

Instalacija na Ubuntu ili WSL

Uobičajeni workflow temelji se na Pythonu. Na Ubuntu ili WSL sustavu:

sudo apt update
sudo apt install python3-pip

cd /mnt/c/workspace
git clone https://github.com/ulx3s/ulx3s-pinout.git
cd ulx3s-pinout

python3 -m pip install --user --upgrade pinout cairosvg pillow

Ovisnosti imaju različite uloge:

pinout gradi objektni model dijagrama i izvozi SVG;
cairosvg omogućuje pretvorbu u PNG, PDF i PostScript; i
Pillow provjerava slike i normalizira fotografiju ULX4M-LD carriera prije primjene kalibriranih koordinata konektora.

Podržane pločice možete u svakom trenutku ispisati s:

./generate-data-from-lpf.py --list-boards
./generate-pinout.py --list-boards

ULX3S brzi početak

Zadani ULX3S podaci generiraju se iz v3.1.6/v3.1.7 LPF konfiguracije i uključuju prepoznate aliase koje koristi commitani pinout:

./generate-data-from-lpf.py ulx3s \
    --include aliases \
    --markdown output/ulx3s/PIN-MAPPING.md

Generirajte zadani SVG:

./generate-pinout.py ulx3s

Ili PNG:

./generate-pinout.py ulx3s --format png

Uobičajeni izlazi su:

output/ulx3s/pinout_ulx3s.svg
output/ulx3s/pinout_ulx3s.png
output/ulx3s/PIN-MAPPING.md

Generirani SVG ugrađuje sliku pločice pa se može pregledavati bez mrežne veze.

Uporaba drugog ULX3S LPF-a

Repozitorij sadrži više ULX3S datoteka ograničenja u boards/ulx3s/constraints/, uključujući v1.7-patch, v2.0, v3.1.4 i v3.1.6 varijante. Za generiranje iz određene LPF datoteke u repozitoriju navedite je izričito:

./generate-data-from-lpf.py ulx3s \
    boards/ulx3s/constraints/ulx3s_v20.lpf \
    --include aliases \
    --markdown output/ulx3s/PIN-MAPPING-v20.md

./generate-pinout.py ulx3s --format png

Za eksperimentiranje bez zamjene commitane ULX3S data.py datoteke zapišite mapiranje u privremenu datoteku:

./generate-data-from-lpf.py ulx3s \
    boards/ulx3s/constraints/ulx3s_v20.lpf \
    -o build/ulx3s-v20-data.py

Ta je privremena datoteka korisna za pregled i usporedbu. Renderer koristi uobičajeni boards/ulx3s/data.py pločice osim ako implementacija pločice nije promijenjena da koristi nešto drugo.

Neobavezne ULX3S LPF oznake

Osnovni dijagram ne mora prikazivati svaki LPF metapodatak. Koristite --include za odabir dodatnih polja. Za autoritativni trenutačni popis pitajte instalirani generator:

./generate-data-from-lpf.py ulx3s --list-fields

Trenutačna polja uključuju:

aliases
connector
flags
iobuf
pullmode
io_type
drive
frequency
comment
all

Korisni primjeri slijede.

Uključite samo aliase:

./generate-data-from-lpf.py ulx3s \
    boards/ulx3s/constraints/ulx3s_v316.lpf \
    --include aliases

Uključite aliase i često korisne električne metapodatke:

./generate-data-from-lpf.py ulx3s \
    boards/ulx3s/constraints/ulx3s_v316.lpf \
    --include aliases,connector,flags,pullmode,io_type,drive,frequency

Uključite svaki parsirani IOBUF ključ/vrijednost par:

./generate-data-from-lpf.py ulx3s \
    boards/ulx3s/constraints/ulx3s_v316.lpf \
    --include iobuf

Zatražite proizvoljan određeni IOBUF ključ:

./generate-data-from-lpf.py ulx3s \
    boards/ulx3s/constraints/ulx3s_v316.lpf \
    --iobuf-key SLEWRATE

Polja znače:

aliases spaja prepoznate aliase u GP/GN komentarima s drugim aktivnim LOCATE COMP imenima koja koriste istu FPGA lokaciju. Dupli aliasi emitiraju se samo jednom.
connector emitira oznake konektora poput J1_5+, J1_5-, J2_35+ i J2_35-. Kada LPF komentar sadrži izričiti connector token, generator ga provjerava prema fizičkom predlošku.
flags izdvaja korisne zastavice iz komentara poput DIFF, PCLK i GR_PCLK.
iobuf emitira sve parsirane IOBUF ključ/vrijednost parove. pullmode, io_type i drive odabiru uža podskupove.
frequency emitira FREQUENCY PORT metapodatke kada postoje.
comment emitira potpuni GP/GN inline komentar. Može znatno proširiti oznake i uglavnom služi za audit.
all uključuje svako podržano neobavezno polje, uključujući sirovi komentar.

ULX3S vektorski i skalarni GPIO oblici

Neke ULX3S LPF datoteke sadrže i vektorska i skalarna imena za iste GPIO-e:

gp[0]..gp[27] / gn[0]..gn[27]
gp0..gp27     / gn0..gn27

Generator provjerava da se oba oblika razrješavaju na isti FPGA SITE. Za aliase i električne metapodatke oblici se ipak ne spajaju naslijepo. --gpio-form auto je zadano i preferira potpuni vektorski oblik.

Po potrebi izričito odaberite oblik:

./generate-data-from-lpf.py ulx3s --gpio-form vector
./generate-data-from-lpf.py ulx3s --gpio-form scalar

v3.1.6/v3.1.7 LPF trenutačno sadrži poznatu GN12 razliku metapodataka. Vektorski oblik navodi PULLMODE=UP, IO_TYPE=LVCMOS33 i DRIVE=4 bez FREQUENCY unosa, dok skalarni oblik navodi PULLMODE=NONE, IO_TYPE=LVCMOS33 i FREQUENCY=50 MHZ. Uobičajeni generator to prijavljuje kao upozorenje, a test suite repozitorija očekuje to upozorenje.

Da bi bilo koje neslaganje vektorskih/skalarnih metapodataka bilo fatalno, dodajte:

--strict-form-metadata

ULX3S fizičko numeriranje i provjera

Generirano ULX3S mapiranje slijedi konvenciju datoteke ograničenja za ženske J1/J2 konektore savijene 90 stupnjeva i montirane na vrhu pločice. Ako koristite muške okomite headere s donje strane PCB-a ili ravni kabel, provjerite orijentaciju prije spajanja. Pogled s druge strane konektora može prividno zamijeniti lijevu i desnu stranu.

Generator provjerava ove važne invarijante:

J1 contains physical pins 1..40 exactly once
J2 contains physical pins 1..40 exactly once
GP0..GP27 appear exactly once
GN0..GN27 appear exactly once

GPIO rasponi su:

J1: GP0..GP13 and GN0..GN13
J2: GP14..GP27 and GN14..GN27

Uvijek provjerite FPGA package lokacije prema odabranom LPF-u umjesto zaključivanja lokacije iz susjednih pinova.

ULX3S projektne/korisničke oznake

Projektne oznake odvojene su od metapodataka izvedenih iz LPF-a. Tako generator može prikazati semantičke oznake poput UART oznaka za GP0 i GP1 bez pretvaranja da su ta projektna značenja dio datoteke ograničenja pločice.

Isključite projektne/korisničke oznake s:

./generate-data-from-lpf.py ulx3s --no-user-labels

Koristite --include za informacije izvedene iz LPF-a, a mehanizam korisničkih oznaka za projektna značenja.

ULX4M-LD brzi početak

Generirajte zadano ULX4M-LD mapiranje i Markdown tablicu:

./generate-data-from-lpf.py ulx4m-ld \
    --markdown output/ulx4m-ld/PIN-MAPPING.md

Generirajte SVG ili PNG:

./generate-pinout.py ulx4m-ld
./generate-pinout.py ulx4m-ld --format png

Uobičajeni izlazi su:

output/ulx4m-ld/pinout_ulx4m_ld.svg
output/ulx4m-ld/pinout_ulx4m_ld.png
output/ulx4m-ld/PIN-MAPPING.md

ULX4M-LD generator namjerno drži dva sloja odvojena:

fiksno ožičenje Raspberry Pi header -> CM4 -> ULX4M-LD FPGA lokacija; i
trenutačnu uporabu tih FPGA lokacija u LPF-u.

To je važno jer lokaciju fizički povezanu s 40-pinskim headerom može koristiti i drugi resurs dizajna. Odabrani LPF određuje aktivna imena resursa prikazana u tom sloju dijagrama; nisu hardkodirana u crtež.

Generiranje svih podržanih pločica

Kada data.py svake pločice sadrži željeno mapiranje, generirajte sve pločice s:

./generate-pinout.py all

Ponovno, to iscrtava postojeće podatke pločica. Ne regenerira svaku pločicu iz LPF-a.

Formati izlaza i nazivi datoteka

Renderer podržava:

svg
png
pdf
ps

Primjeri:

./generate-pinout.py ulx3s --format svg
./generate-pinout.py ulx3s --format png
./generate-pinout.py ulx4m-ld --format pdf
./generate-pinout.py ulx4m-ld --format ps

Za prilagođeni naziv datoteke pri generiranju jedne pločice:

./generate-pinout.py ulx4m-ld \
    --format svg \
    --output output/ulx4m-ld/custom.svg

Generiranje uobičajeno prepisuje odabranu izlaznu datoteku. Koristite --no-overwrite kako biste zadržali postojeću datoteku i dopustili pinout.manager da odabere jedinstven naziv izlaza.

Napredna izravna uporaba pinout.managera

generate-pinout.py je preporučeni front-end za pločice, ali svaki layout.py pločice izlaže i modulni objekt diagram koji očekuje izvorni pinout.manager workflow.

ULX3S:

python3 -m pinout.manager \
    --export boards/ulx3s/layout.py output/ulx3s/pinout_ulx3s.svg \
    --overwrite

ULX4M-LD:

python3 -m pinout.manager \
    --export boards/ulx4m-ld/layout.py output/ulx4m-ld/pinout_ulx4m_ld.svg \
    --overwrite

Prilagodba dijagrama

LPF datoteke, generatorski kod specifičan za pločicu, slike pločice, layout kod i styles.css tretirajte kao izvor. Ponovno generirajte data.py i izlazne slike umjesto trajnog uređivanja generiranih SVG ili PNG datoteka.

Za promjene mapiranja ili oznaka izvedenih iz LPF-a radite u:

boards/ulx3s/generator.py
boards/ulx3s/constraints/*.lpf

boards/ulx4m-ld/generator.py
boards/ulx4m-ld/constraints/*.lpf

Za položaj i geometriju uredite layout pločice:

boards/ulx3s/layout.py
boards/ulx4m-ld/layout.py

Layout upravlja dimenzijama dijagrama, položajem slike pločice, pozicijama grupa oznaka, geometrijom leader linija, semantičkim širinama oznaka, visinom i razmakom oznaka, centriranjem pločice, položajem legende i kalibracijskim koordinatama specifičnim za pločicu.

Širine ULX3S oznaka odabiru se prema semantičkom tipu. Layout sadrži kontrole poput:

PIN_NUMBER_LABEL_WIDTH
GPIO_SIGNAL_LABEL_WIDTH
FPGA_SITE_LABEL_WIDTH
POWER_LABEL_WIDTH
GROUND_LABEL_WIDTH
USER_LABEL_WIDTH
ALIAS_LABEL_WIDTH
CONNECTOR_LABEL_WIDTH
METADATA_LABEL_WIDTH
ANALOG_LABEL_WIDTH
PWM_LABEL_WIDTH
TOUCH_LABEL_WIDTH
DEFAULT_LABEL_WIDTH

Geometrija ULX3S pill oznaka također je parametrizirana u boards/ulx3s/layout.py, uključujući radius kuta, boju obruba i širinu obruba. Zajednički vizualni stil, uključujući GP/GN boje, boje diferencijalnih parova, FPGA lokacije, napajanje i masu, aliase, metapodatke konektora, leader linije, fontove i legendu, nalazi se u styles.css.

Pri promjeni ULX4M-LD položaja zadržite izmjerenu kalibraciju krajnjih točaka Raspberry Pi headera odvojenu od položaja oznaka. Koordinate konektora drže leader linije spojene na ispravne pinove na fotografiji carriera.

Provjera promjena

Pokrenite iste parser i rendering provjere koje koristi GitHub Actions workflow repozitorija:

./scripts/test-pinout.sh

Privremeni izlaz provjere zapisuje se u:

build/pinout-tests/

Test suite provjerava Python sintaksu, otkrivanje pločica, pomoć naredbenog retka, SVG i PNG rendering obje pločice, čitljivost PNG-a, reproducibilnost commitanih zadanih data.py datoteka, generiranje Markdown mapiranja, svaku commitanu ULX3S i ULX4M-LD datoteku ograničenja, ULX3S alias put, ShellCheck kada je dostupan te da testovi ne mijenjaju praćene datoteke.

Uspješno pokretanje proizvodi barem ove renderirane datoteke:

build/pinout-tests/rendered/pinout_ulx3s.svg
build/pinout-tests/rendered/pinout_ulx3s.png
build/pinout-tests/rendered/pinout_ulx4m_ld.svg
build/pinout-tests/rendered/pinout_ulx4m_ld.png

Prije commita promjene pinouta dijagrame pregledajte i vizualno. Potvrdite da je slika pločice prisutna, da oznake konektora pokazuju na odgovarajuće rupe, da su J1/J2 i GP/GN brojevi potpuni, da FPGA package lokacije odgovaraju datoteci ograničenja te da napajanje/masa odgovaraju shemi ciljane revizije pločice. Automatske provjere nadopunjuju, a ne zamjenjuju, vizualnu provjeru i provjeru sheme.

Rješavanje problema

module '<name>' has no attribute 'diagram'

pinout.manager zahtijeva modulni objekt nazvan diagram. Svaki layout.py pločice mora ga izložiti.

PNG, PDF ili PS export ne uspijeva, a SVG radi

CairoSVG put pretvorbe stroži je prema nekim CSS sintaksama od modernih preglednika. Koristite klasične RGB vrijednosti odvojene zarezima poput rgb(34, 173, 0) umjesto CSS Color 4 vrijednosti odvojenih razmacima poput rgb(34 173 0).

ULX3S prijavljuje GN12 upozorenje metapodataka

To je poznata v3.1.6/v3.1.7 razlika vektorskih/skalarnih metapodataka opisana iznad. Uobičajeni test suite je dopušta. Koristite --strict-form-metadata kada namjerno želite da ta razlika prekine generiranje.

data.py reproducibility test ne uspijeva

Commitani podaci pločice moraju se moći reproducirati zadanim opcijama generiranja repozitorija. Za ULX3S commitani default uključuje --include aliases. Test ispisuje diff kada generirani podaci ne odgovaraju commitanoj datoteci.

Oznake se renderiraju, ali slika pločice nedostaje

Provjerite postoji li slika specifična za pločicu:

ls -lh boards/ulx3s/ulx3s.png
ls -lh boards/ulx4m-ld/cm4-io-base-b-3_3.jpg

Oba layouta ugrađuju sliku pločice u generirani SVG.

Preglednik i dalje prikazuje stariji SVG

Lokalne SVG datoteke mogu biti cacheirane. Ponovno učitajte datoteku ili zatvorite i ponovno otvorite karticu preglednika nakon regeneriranja.

Repozitorij sadrži starije pomoćne direktorije poput fpga2pinout/, svg2png/ i png2base64/. To su legacy alati i nisu potrebni trenutačnom Python workflowu za generiranje ULX3S ili ULX4M-LD dijagrama.

Prije spajanja vanjskog hardvera

Potvrdite točnu pločicu i PCB reviziju.
Potvrdite aktivni FPGA bitstream i LPF ograničenja.
Provjerite I/O napon i smjer signala prije spajanja.
Spojite mase prije oslanjanja na UART ili druge single-ended signale.
Nemojte pretpostaviti da položaj konektora ima istu funkciju kroz različite revizije pločice ili carriera.

Dijagrami su praktične vizualne reference, ali stvarnu električnu vezu određuju aktivna ograničenja i shema hardvera koji je pred vama.
