ECP5 timing i seed sweepovi

Hazard3-Doom pokreće više nextpnr-ecp5 place-and-route prolaza radi karakterizacije ECP5 timinga, odabira korisnih seedova, usporedbe placement i routing postavki te otkrivanja timing regresija nakon promjena RTL-a ili generiranog jezgrenog modula. Iste sweep skripte koriste se lokalno i u GitHub Actions workflowu ECP5 seed sweep.

Sweep nije samo traženje sretnog seeda. To je i reproducibilan eksperiment: sintetizirati jedan netlist, routati upravo taj netlist mnogo puta, zabilježiti alatni lanac i konfiguraciju te usporediti sve obavezne domene takta.

Zašto su seedovi važni

nextpnr koristi seed za dio nasumičnih odluka pri placementu i routingu. Različiti seedovi zato istražuju različite fizičke implementacije istog sintetiziranog dizajna. Jedan seed može poboljšati jednu domenu takta, a pogoršati drugu.

Broj seeda ne određuje njegovu kvalitetu. Seed koji je prolazio na starijem netlistu treba nakon značajne promjene RTL-a, generiranog LiteDRAM jezgrenog modula, taktova, geometrije memorije, framebuffera, ograničenja, sinteze ili CAD alata smatrati samo povijesnom referencom.

Za korisne A/B usporedbe koristite isti skup seedova za svaku konfiguraciju.

Što znači timing PASS

Routani seed prolazi samo ako sve obavezne domene takta za cilj zadovolje ograničenja u istom routeu.

Obavezni routani taktovi
Cilj	`clk_sys`	LiteDRAM user	Video pixel	TMDS x5	LiteDRAM init
ULX3S 85F	50 MHz	n/a	50 MHz	250 MHz	n/a
ULX3S 12F	40 MHz	n/a	50 MHz	250 MHz	n/a
ULX4M-LD 85F	Odabire workflow; zadano 40 MHz	60 MHz	50 MHz	250 MHz	25 MHz

Route proces može završiti uspješno, a timing status ipak biti FAIL. Sweep namjerno koristi nextpnr način timing-allow-fail kako bi sačuvao mjerenja i za routove koji ne zatvaraju timing.

Kvalificirana ULX4M-LD kontrolna točka 40/60 MHz

Trenutačna hardverski kvalificirana ULX4M-LD kontrolna točka koristi:

Hazard3/AHB:          40 MHz
LiteDRAM user:        60 MHz
LiteDRAM reference:   25 MHz
LiteDRAM init:        25 MHz
LiteDRAM init CPU:    SERV
nextpnr placer:       heap
timingweight:         30
critexp:              3
timing-driven rip-up: enabled
seed:                 2

SHA256 zamrznute sintetizirane netliste je:

160c536b12e46667990c887571da6f443ccc6c5a2ba644033db43fc783ea9453

Za tu točnu netlistu seed 2 dosegnuo je 43,94 MHz za clk_sys i 67,81 MHz za LiteDRAM korisnički takt, čime je zadovoljio zahtjeve 40/60 MHz. Točan SHA256 lokalno hardverski testiranog bitstreama je:

294602982dfc4a9906961f2e8b6f43de925d8c11a7e5e6bb0f5e392965a868de

Ista netlista i seedovi nisu pouzdano zatvarali timing s ranijim HeAP postavkama timingweight=10, critexp=2 bez rip-upa. Zato metapodaci sweepa moraju bilježiti podešavanje place/route alata uz seed i hash netliste.

Nakon statičkog timinga provedena je stvarna DDR kvalifikacija na pločici s Micron memorijom. Routing je prošao sekvencijalni test 1 MiB, puni rijetki test aliasiranja 64 MiB, pseudoslučajni test u četiri regije, ponovljeni q, stres hrpe 40 MiB, Doom test memorije/timera i izvršavanje kopiranog RV32 koda iz DDR-a. Nemojte novi routing označiti hardverski kvalificiranim samo na temelju nextpnr timinga.

Za ponavljanje poznatog dobrog eksperimenta routinga nad već zamrznutom odgovarajućom netlistom:

SWEEP_SKIP_SYNTH=1 \
SWEEP_JOBS=1 \
SWEEP_ROUTE_TIMEOUT_SECONDS=1200 \
SWEEP_NEXTPNR_HEAP_TIMINGWEIGHT=30 \
SWEEP_NEXTPNR_HEAP_CRITEXP=3 \
SWEEP_NEXTPNR_TMG_RIPUP=1 \
    ./scripts/sweep-ecp5.sh ulx4m-ld-85f 2

SWEEP_SKIP_SYNTH=1 koristite tek nakon provjere hasha zamrznute netliste i svih metapodataka profila. Ponovna izgradnja preload monitora, profil DDR uređaja, generirana LiteDRAM jezgra, takt, RTL promjena ili promjena alata za sintezu poništava usporedbu sa zamrznutom netlistom i zahtijeva novu sintezu pa novi sweep.

Čuvanje ULX4M-LD bitstreama za hardverski test

ULX4M-LD sweep uobičajeno sprema timing dnevnike/rezultate i ne mora pakirati svaki istraživački routing. Kada seed vrijedi odnijeti na hardver, izričito sačuvajte nextpnr tekstualnu konfiguraciju. Za kvalificirani seed-2 eksperiment:

SWEEP_SKIP_SYNTH=1 \
SWEEP_JOBS=1 \
SWEEP_ROUTE_TIMEOUT_SECONDS=1200 \
SWEEP_NEXTPNR_HEAP_TIMINGWEIGHT=30 \
SWEEP_NEXTPNR_HEAP_CRITEXP=3 \
SWEEP_NEXTPNR_TMG_RIPUP=1 \
SWEEP_NEXTPNR_EXTRA_ARGS="--textcfg build/ulx4m-ld-test/fpga_ulx4m_ld-seed2.config" \
    ./scripts/sweep-ecp5.sh ulx4m-ld-85f 2

Zatim zapakirajte tu već routanu konfiguraciju bez ponovnog pokretanja nextpnr-a:

ecppack \
    --compress \
    --svf build/ulx4m-ld-test/fpga_ulx4m_ld-seed2.svf \
    --idcode 0x01113043 \
    build/ulx4m-ld-test/fpga_ulx4m_ld-seed2.config \
    build/ulx4m-ld-test/fpga_ulx4m_ld-seed2.bit

Nemojte koristiti praktičnu skriptu za bitstream koja potajno ponovno pokreće nextpnr s drugačijim/zadanim postavkama place alata; time bi nastao drugačiji routing od timing rezultata koji se kvalificira. Prije hardverskog testa provjerite hash netliste, routing postavke, seed i završni SHA256 bitstreama.

Lokalni sweep

Razdjelnik ciljeva je scripts/sweep-ecp5.sh. Skripte za pojedine pločice nude izravne ulazne točke:

./scripts/sweep-ecp5.sh --list-targets
./scripts/sweep-ulx3s-85f.sh 1-32
./scripts/sweep-ulx3s-12f.sh 1-32
./scripts/sweep-ulx4m-ld.sh 1-32

SWEEP_JOBS određuje lokalni paralelizam:

SWEEP_JOBS=8 ./scripts/sweep-ulx4m-ld.sh 1-32

Jedan nextpnr proces može trošiti nekoliko stotina MiB memorije. Veći SWEEP_JOBS skraćuje vrijeme samo dok CPU, RAM, disk i host sustav mogu podnijeti dodatno opterećenje.

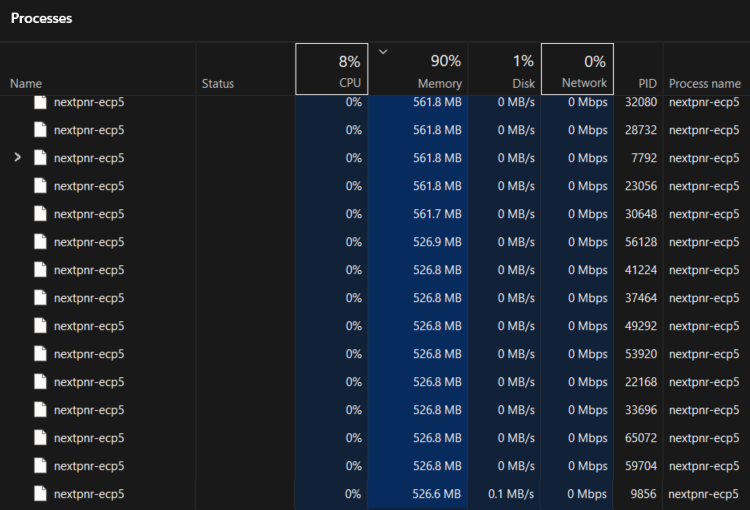

Više paralelnih nextpnr-ecp5 procesa tijekom lokalnog sweepa — Lokalno je moguće paralelno routati više seedova. `SWEEP_JOBS` prilagodite stvarnim resursima računala.

Tijek normalno sintetizira jednom i isti netlist koristi za sve seedove. SWEEP_SKIP_SYNTH=1 koristite samo ako postojeći netlist sigurno odgovara trenutačnim izvorima, taktovima i opcijama.

GitHub Actions sweep

Trenutačni workflow je .github/workflows/ulx4m-ld-seed-sweep.yml. U sučelju se prikazuje kao ECP5 seed sweep, a birač cilja podržava ULX3S 85F, ULX3S 12F i ULX4M-LD 85F.

Workflow se ručno pokreće preko workflow_dispatch i namjerno odvaja sintezu od routinga kako bi svi route jobovi koristili isti zamrznuti netlist.

Concurrency je grupiran po cilju i Git refu uz cancel-in-progress: false pa novi run za isti cilj/ref ne služi za prekid već pokrenutog sweepa.

Parametri workflowa

GitHub sweep parametri
Parametar	Zadano	Namjena
`target`	`ulx3s-85f`	`ulx3s-85f`, `ulx3s-12f` ili `ulx4m-ld-85f`.
`seed_first` / `seed_last`	1 / 260	Uključivi raspon seedova. Trenutačni GitHub workflow dopušta 1-260. Za eksperimente prvo koristite manji raspon.
`max_parallel`	20	Najveći broj istodobnih GitHub route jobova: 4, 8, 12 ili 20.
`seeds_per_job`	2	Seedovi koji se serijski routaju unutar jednog joba: 1-5. Dva smanjuje posljedice iznimno sporog seeda.
`retain_bitstreams`	false	Čuvanje `.bit` datoteke za svaki seed. Za velike istraživačke sweepove ostavite isključeno ako bitstreamovi neće biti testirani na pločici.
`ulx3s_85f_extended_modes`	1	Uključuje prošireni HDMI profil za ULX3S 85F.
`ulx3s_12f_memory_profile`	`32m`	SDRAM profil 12F: `32m` ili `64m`.
`ulx4m_sys_clk_mhz`	40	Hazard3 CPU/AHB takt za ULX4M-LD: 25, 40 ili 50 MHz. LiteDRAM user domena ostaje zasebna na 60 MHz.
`ulx4m_litedram_cpu`	`serv`	CPU unutar generiranog LiteDRAM init jezgrenog modula: `serv` ili `vexrisc`.
`placer`	`heap`	HeAP ili simulated annealing `sa`. SA može biti znatno sporiji i treba ga prvo testirati na malom skupu seedova.
`router`	`router1`	`router1` ili `router2`; uspoređujte ih na istom netlistu i istim seedovima.
`heap_timingweight`	10	HeAP timing težina: 10, 20, 30 ili 40.
`heap_critexp`	2	HeAP eksponent kritičnosti: 2, 3 ili 4.
`tmg_ripup`	false	Uključuje eksperimentalni timing-driven rip-up.
`router2_alt_weights`	false	Uključuje alternativne težine za Router2.
`nextpnr_extra_args`	prazno	Dodatni napredni nextpnr argumenti. Njihova uporaba mora biti dio zabilježene eksperimentalne konfiguracije.
`synth_oss_cad_suite_version`	`2026-07-20`	OSS CAD Suite verzija za sintezu.
`route_oss_cad_suite_version`	`2026-07-20`	OSS CAD Suite verzija za route jobove; može se namjerno razlikovati radi kontrolirane usporedbe nextpnr verzija.

max_parallel i seeds_per_job imaju različite uloge. Za N seedova workflow stvara približno ceil(N / seeds_per_job) route jobova. Najviše max_parallel jobova radi istodobno, a seedovi unutar svakog joba obrađuju se serijski. Raspon 1-260 s dva seeda po jobu daje 130 route jobova.

Zašto dva seeda po GitHub jobu

Pojedini seed ponekad traje dramatično dulje od susjednih. Velike grupe seedova omogućuju takvom sporom seedu da zadrži runner i odgodi više seedova iza sebe. Vrlo male grupe povećavaju trošak checkouta, artefakata i pokretanja runnera. Zadana vrijednost od dva seeda po jobu praktičan je kompromis koji ograničava posljedice kvara.

Matrica koristi fail-fast: false pa jedna routing grupa ne otkazuje sve ostale. To je važno za karakterizaciju: loš seed ne smije sakriti korisne rezultate nepovezanih seedova.

Arhitektura jobova

Workflow ima četiri logičke cjeline: prepare, watch, route i summarize.

Timeouti GitHub jobova
Job	Timeout	Napomena
`prepare`	90 min	Sinteza, provenance, matrica i objava zamrznutih ulaza.
`watch`	360 min	Live collector artifacts rezultata.
`route`	350 min	Obuhvaća cijelu matrix grupu i sve serijske seedove u njoj.
`summarize`	60 min	Preuzimanje, agregacija, provjera potpunosti i završni artifact.

Budući da timeout route joba pokriva cijelu grupu, velika vrijednost seeds_per_job postaje rizična ako više seedova dođe blizu svog watchdog limita.

`prepare`: zamrzavanje eksperimenta

prepare provjerava parametre, postavlja alatni lanac, inicijalizira potrebne podmodule, sintetizira cilj samo jednom, bilježi SHA256 netlista, Git revizije i gitlinkove, verzije alata i parametre workflowa, generira matricu seed grupa te objavljuje zamrznutu arhivu ulaza za routing.

Svaki route job ponovno provjerava SHA256 prije pokretanja nextpnr-a. Time se sprječava usporedba različitih netlista unutar istog sweepa.

Zamrznuti ulazni artifact i artifacts pojedinih grupa trenutačno se čuvaju jedan dan. Završni sažeti sweep artifact čuva se 14 dana; spremite ga drugdje kada postane dugoročna projektna kontrolna točka.

`route`: neovisni runneri

Svaki matrix job dobiva vlastiti Ubuntu runner; runneri ne dijele datotečni sustav. Job preuzima zamrznutu arhivu, provjerava hash, vraća traženu verziju nextpnr-a i serijski routa dodijeljene seedove uz SWEEP_JOBS=1 i SWEEP_SKIP_SYNTH=1.

Za svaki seed čuvaju se konzolni izlaz, route logovi, CSV rezultat, trajanje, izlazni status, SHA256 netlista i po želji bitstream.

`watch`: live timing monitor

Live monitor ne može izravno čitati druge GitHub runnere. Završene grupe zato objavljuju male artifacts datoteke, a watch job prati nove artifacts i ispisuje rezultate dok routing još traje.

./scripts/watch-ecp5-sweep-results.sh \
    "${SWEEP_TARGET}" \
    "${SWEEP_SEED_FIRST}" \
    "${SWEEP_SEED_LAST}" \
    "${SWEEP_SEEDS_PER_JOB}"

Primjer:

------------------------------------------------------------
LIVE TIMING RESULTS
Timing-passing seeds: 16 19 49
Progress: 22/260 seeds | 11/130 groups | 11/130 jobs
Status: PASS=3 FAIL=19 TIMEOUT=0 OTHER=0
PASS route duration: avg=388s | fastest=254s (seed 19) | slowest=582s (seed 49)
Best PASS max MHz: sys=51.27 (seed 19) | video=81.07 (seed 19) | tmds=370.78 (seed 19)
Timeout seeds: none
Other/problem seeds: none
------------------------------------------------------------

Grupe mogu stići izvan numeričkog redoslijeda jer se brži jobovi završe prvi. Istaknute metrike namjerno koriste samo PASS seedove. PASS route duration isključuje FAIL, TIMEOUT i OTHER rezultate, pa seed koji završi na watchdog limitu ne može postati najsporiji uspješni route. Best PASS max MHz računa maksimum svake domene samo među seedovima koji već prolaze sve obavezne timing ciljeve. Pojedinačni retci grupa i dalje prikazuju FAIL i timeout rezultate kao korisne dijagnostičke reference.

`summarize`: konačni rezultat

Završni job preuzima sve grupe i zamrznute reference. scripts/summarize-ecp5-sweep.py generira Markdown/CSV sažetke, inventar i SHA256 kontrolne sume te provjerava da svaki traženi seed ima rezultat ili izričitu klasifikaciju timeouta/pogreške.

Timeouti i dugi seedovi

Trenutačni watchdog limiti
Limit	Vrijednost	Namjena
Route timeout	7200 s	Ograničava interni nextpnr route.
Route kill-after	30 s	Eskalira prekid ako se proces ne zaustavi.
Whole-seed timeout	7600 s	Ograničava cijelu sweep obradu jednog seeda.
Whole-seed kill-after	30 s	Eskalira prekid zaglavljenog seeda.
GitHub route-job timeout	350 min	Ograničava cijeli matrix job.

Watchdog statusi 124 i 137 bilježe se kao timeout i obrada se nastavlja sa sljedećim seedom. Ostali neočekivani nenulti statusi ostaju stvarne pogreške alata ili integracije.

Strategija odabira parametara

Za novi netlist preporučeni redoslijed je:

Uspostaviti baseline seedovima 1-32 uz HeAP/Router1.
Iste seedove ponoviti za svaku kontroliranu usporedbu.
Najbolju jednu ili dvije konfiguracije proširiti na 1-128.
Puni 1-260 sweep pokrenuti tek kada konfiguracija opravdava trošak ili je potrebna šira statistika.

HeAP težine/eksponente, tmg_ripup i Router2 tretirajte kao eksperimente, a ne zajamčena poboljšanja. SA prvo testirajte na malom skupu uz uključene timeoute.

Ako uspoređujete nextpnr verzije, zadržite isti sintetizirani netlist i mijenjajte samo route_oss_cad_suite_version. Ako se mijenja sinteza, mijenja se i SHA256 netlista pa stari seed rang više nije izravno usporediv.

Tumačenje i reproducibilnost

PASS znači da prolaze sve obavezne domene. FAIL znači da je routing završen, ali najmanje jedna domena promašuje cilj. Timeout nije timing mjerenje. NO_RESULT i ERROR zahtijevaju pregled logova.

Prije usporedbe sweepova provjerite SHA256 netlista, cilj, taktove, profil značajki, LiteDRAM jezgru, LPF ograničenja, nextpnr verziju, placer/router postavke i isti skup seedova.

Nakon promjene generirane jezgre, primjerice promjene LiteDRAM geometrije memorije, ponovno sintetizirajte i uspostavite novi seed baseline.

Kontrolni popis reproducibilnosti

Prije usporedbe dva sweepa provjerite sve sljedeće:

isti SHA256 sintetizirane netliste, osim ako je sinteza varijabla koja se ispituje;
isti cilj i profil značajki specifičan za cilj;
iste zahtjeve za taktovima;
isti LiteDRAM CPU/generiranu jezgru kada se koristi ULX4M-LD;
isti LPF/ograničenja;
istu nextpnr verziju za routing;
iste postavke place/route alata i dodatne argumente; i
isti podskup seedova za kontrolirane A/B usporedbe.

Nakon promjene generirane jezgre, primjerice promjene LiteDRAM memorijskog uređaja/geometrije, ponovno sintetizirajte i uspostavite novu referentnu liniju seedova. Stari poredak seedova nije prenosiv na novu netlistu.

Savjeti za razvoj i česte zamke

Nemojte tumačiti --timing-allow-fail kao dopuštenje ili PASS timinga. Ono samo dopušta da routing završi kako bi sweep mogao prikupiti neuspjele timing vrijednosti.
Nemojte birati seed prema maksimumu jedne taktne domene osim ako isti seed zadovoljava sve potrebne domene.
Nemojte koristiti SWEEP_SKIP_SYNTH=1 nakon promjene RTL-a, generirane jezgre, takta ili ograničenja osim ako je odgovarajuća netlista namjerno regenerirana.
Držite seeds_per_job malim kada seedovi pokazuju dugačke repove trajanja. Velika serijska grupa može jedan patološki seed pretvoriti u višesatno kašnjenje.
max_parallel je GitHub ograničenje konkurentnosti runnera, a ne broj nextpnr procesa unutar routing joba. Svaki routing job namjerno obrađuje jedan seed odjednom.
Visoke lokalne vrijednosti SWEEP_JOBS mogu iscrpiti memoriju prije nego što iskorištenost CPU-a izgleda zasićeno.
Bitstreamove čuvajte samo kada su potrebni. Timing dnevnici i CSV datoteke puno su manji i dovoljni za većinu istraživanja.
Odabrani proizvodni kandidat testirajte na hardveru. Statičko zatvaranje timinga nužan je dokaz, ali kvalifikacija na razini pločice i dalje je važna.
Sačuvajte završne artefakte sweepa kada rezultat postane projektna kontrolna točka; sadrže hashove, konfiguraciju, verzije alata i dokaze po seedu potrebne za kasniju reprodukciju ili reviziju rezultata.

Povezane datoteke

.github/workflows/ulx4m-ld-seed-sweep.yml
scripts/sweep-ecp5.sh
scripts/sweep-ecp5-common.sh
scripts/sweep-ulx3s-85f.sh
scripts/sweep-ulx3s-12f.sh
scripts/sweep-ulx4m-ld.sh
scripts/watch-ecp5-sweep-results.sh
scripts/summarize-ecp5-sweep.py

Vidi i Referenca skripti te Profili pločica.

WHOLE_SEED_TIMEOUT ili drugi timeout status: Watchdog je zaustavio routing koji je prekoračio dopušteno vrijeme. To nije timing mjerenje i ne treba ga rangirati zajedno s dovršenim routinzima.
